Rebec

場所打ち杭の先端地盤の支持力を測定

  • QS-230043-A
  • 第5918435号
    第5932178号
    第5972494号
    第5994035号
    第6242466号
    第6047257号
    第6329590号
    US 10,557,241
    EU 3263773
    SG 11201708196P

場所打ち杭の先端地盤の支持力を定量的に測定します

場所打ち杭における支持層確認は、事前に行ったボーリング調査結果と掘削時の排出土との目視比較により行われていました。本技術は標準貫入試験の原理を応用し、場所打ち杭の掘削底面の地盤強度を定量的に測定する技術です。

熟練工に依存せずとも容易に支持層を判断できるようになり、施工の信頼性が向上します。測定時間は10～15分と短時間で、工程への影響が少なく、杭全数の測定も可能です。

特長
  • 標準貫入試験の原理を応用して測定します。
  • 標準貫入試験のN値に相当する換算Nr値で地盤強度を評価します。
  • アースドリル工法、オールケーシング工法に対応しています
  • 測定時間は10～15分と短時間で、杭全数の支持力測定が可能です。
  • 支持力確認により杭を支持層まで確実に打設することができます。
  • サンプラーロッドで土質試料採取が可能です。

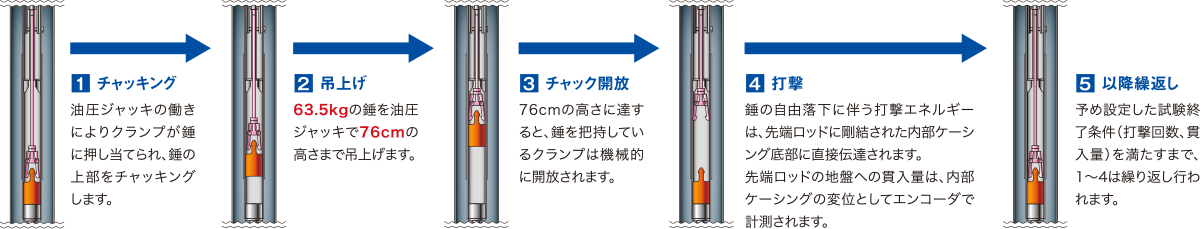

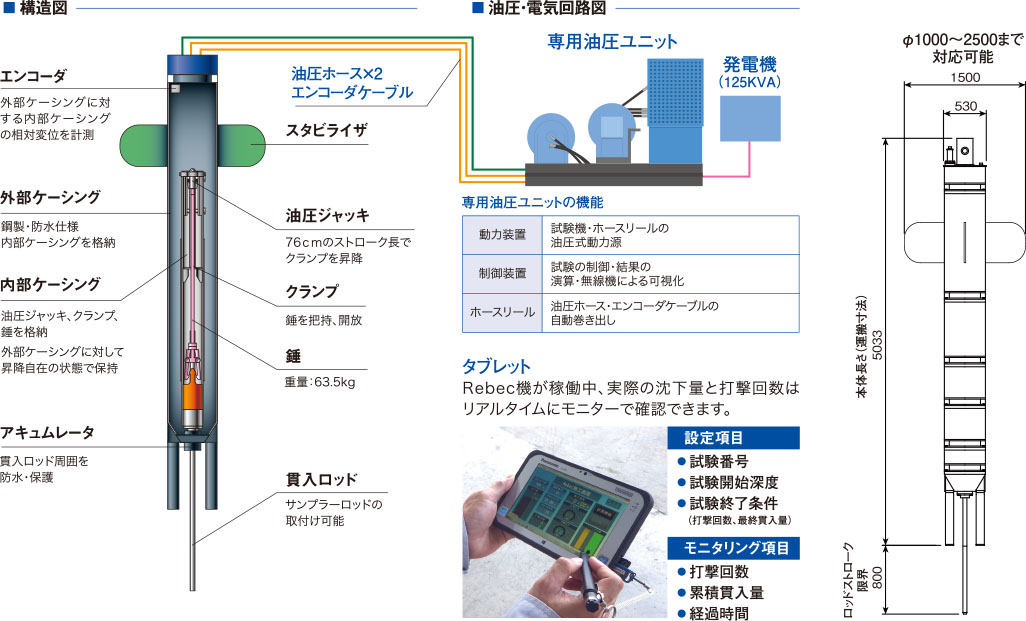

試験機内部の働き

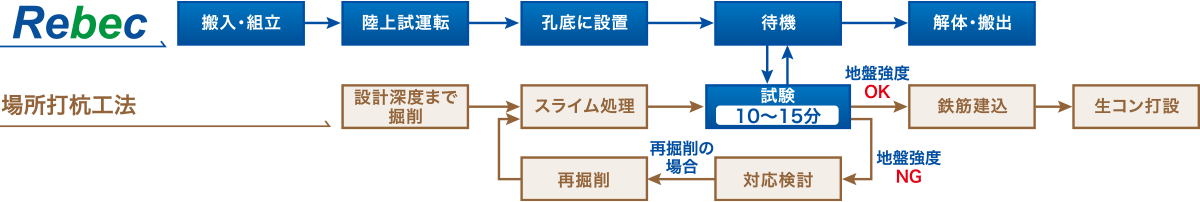

試験手順

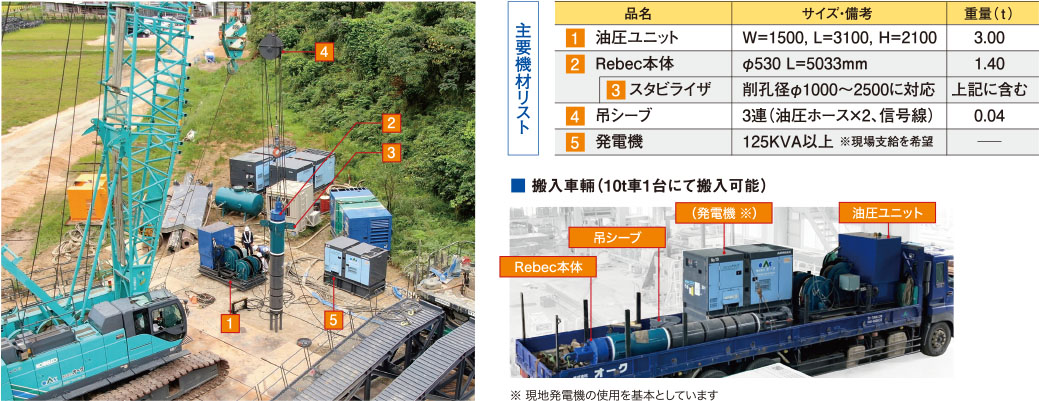

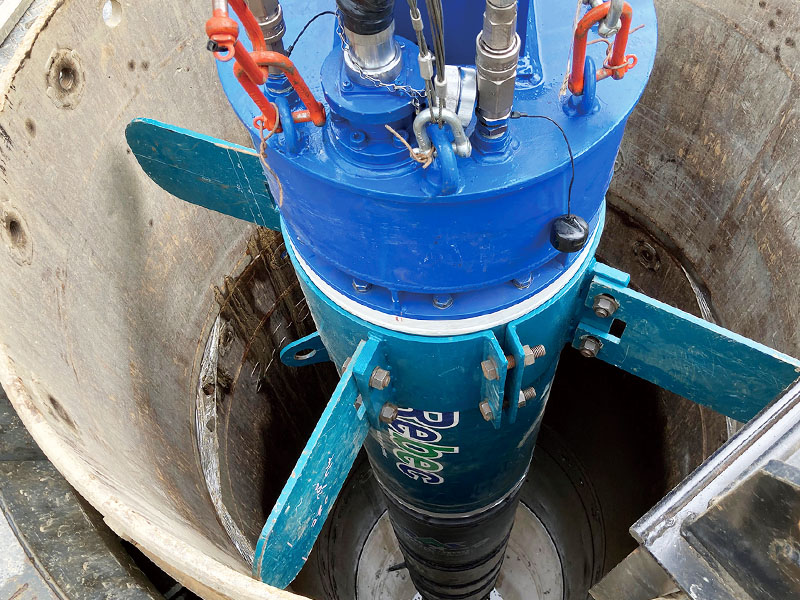

試験状況 ※オールケーシング工法の場合
