ダウンザホールハンマ×高起振力バイブロハンマで硬質地盤の事前削孔を最小限に

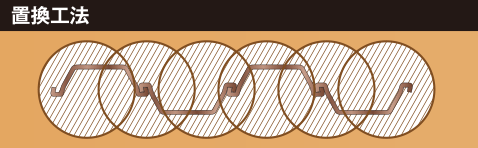

ロック・リボルバー工法は、硬岩相当の硬質地盤に対して鋼矢板を打設することができる技術です。従来はダウンザホールハンマや全周回転掘削機による置換工が用いられていましたが、削孔点数や削孔範囲が大きく、特に水上でのラップ施工は高い技術が必要でした。

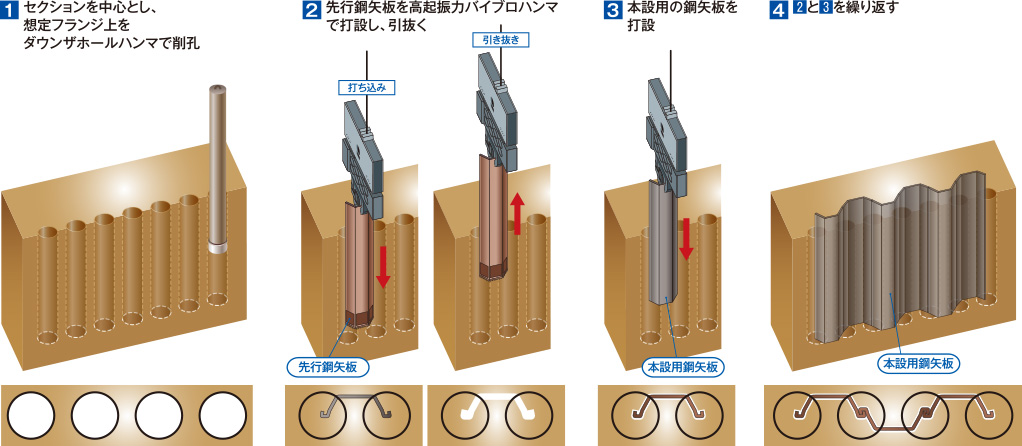

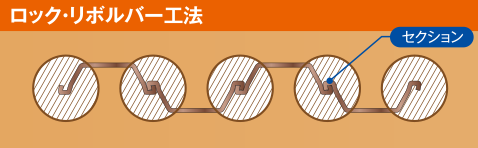

本技術はダウンザホールハンマでの削孔箇所を鋼矢板の想定フランジ上に限定し、それ以外の部分は先行鋼矢板の強制圧入・引抜きにより破砕してから本設用鋼矢板を打設します。ラップ施工を行わず、削孔箇所が最小限であるため、鋼矢板の自立性も向上します。また、鋼矢板の突出長が長い、根入れ長が短いといった現場にも有効です。

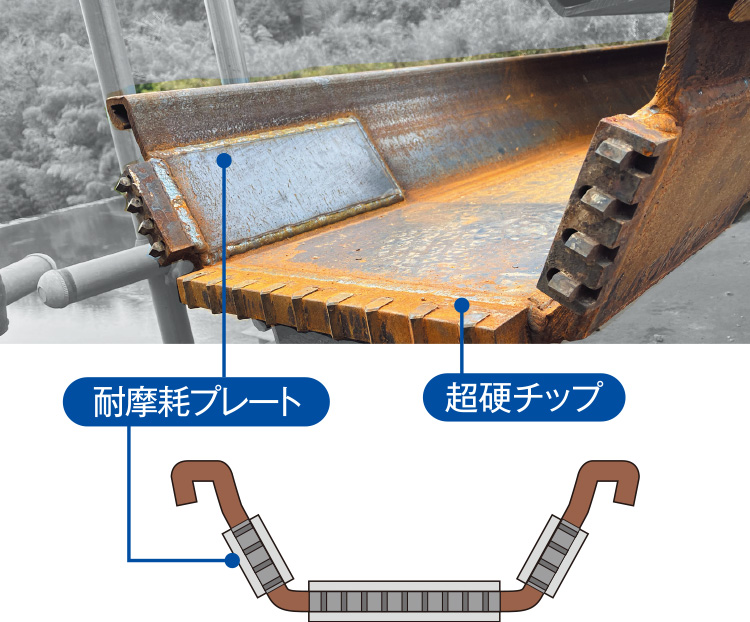

先行鋼矢板

鋼矢板の先端を耐摩耗プレートと超硬チップで補強。繰返しの使用が可能です。
