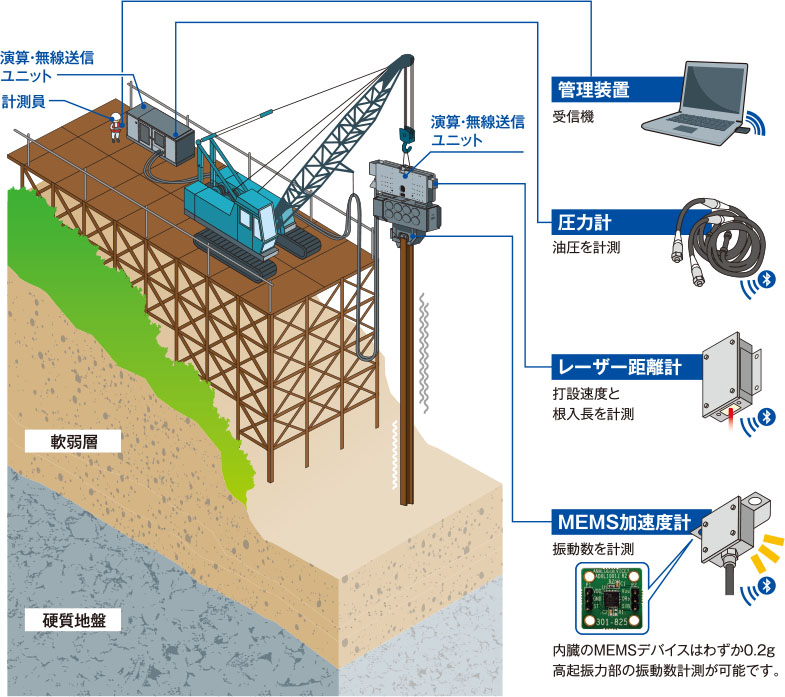

バイブロハンマにMEMS加速度計やレーザー距離計を取り付けて測定した数値を、支持力演算ソフトに集積し、高速演算することで、仮設杭打設中の動的支持力を算出する技術です。動的支持力値の連続算出により、根入れ長の推定も可能です。杭の打設中に動的支持力値を即時確認できるため、杭の支持層到達確認を工程遅延リスクなく実施できます。

• 打設中の杭の動的支持力値をリアルタイムに可視化し、手元の管理装置で確認することができます。
• 支持力の高速演算を繰り返すことで、支持層到達後の根入れ長の推定も可能です。
• 起振力の高い海外製の油圧バイブロハンマに対応しています。

動的支持力を定量的に示す指標として、「バイブロハンマ設計施工便覧（出典： バイブロハンマ工法技術研究会）」による、H型鋼杭の動的支持力管理式を用います。

Ru：動的極限支持力（kN）
ΔP：モータ入口と出口の圧力差（MPa）
qo：モータの押しのけ容積（㏄/rev）
ηt：トルク効率
f：バイブロハンマの振動数（Hz）
α：速度ロス係数
V：最終打込み速度
M：機械能力係数

※速度ロス係数・機械能力係数は打設時にキャリブレーションが必要です。
